Инженерно-геодезические изыскания

Выполняются для получения достоверных и достаточных топографо-геодезических материалов и данных о ситуации и рельефе местности, существующих и строящихся зданиях и сооружениях, элементах планировки, проявлениях опасных природных процессов и факторов техногенного, необходимых для осуществления градостроительной деятельности

Цели инженерно-геодезических
изысканий

Установление точных координат и высотных отметок для проектируемых объектов. Создание топографических планов и карт, отражающих рельеф местности, существующие сооружения и другие элементы

Предоставление необходимой информации для архитекторов и инженеров для разработки проектной документации. Учет особенностей местности при проектировании инфраструктуры (дороги, мосты, здания)

Обеспечение контроля за выполнением строительных работ в соответствии с проектными данными. Проведение геодезического контроля за деформациями и перемещениями конструкций в процессе эксплуатации

Выявление потенциальных проблем на ранних стадиях проекта, что позволяет избежать дополнительных затрат на исправление ошибок. Оптимизация проектных решений с учетом реальных условий местности

Обеспечение соответствия проектной документации действующим строительным нормам и правилам. Подготовка материалов для получения разрешений на строительство

Задачи инженерно-
геодезических изысканий

Предпроектный этап

• Поиск и получение фондовых материалов (топографических карт, данных ДЗЗ, включая аэро- и космоснимки, ортофотопланы) в графической и/или цифровой форме;
• Создание и обновление инженерно-топографических планов в масштабах 1:5000—1:200, в том числе в цифровой форме;
• Поиск и съемка подземных коммуникаций и сооружений;
• Обновление материалов и данных для включения в федеральный фонд пространственных данных и ведомственные фонды пространственных данных

Строительный этап

• Создание геодезической разбивочной основы для строительства
• Создание внутренней разбивочной сети здания (сооружения)
• Разбивочные работы в процессе строительства
• Геодезический контроль точности геометрических параметров возводимых конструкций здания (сооружения), сетей инженерно-технического обеспечения
• Исполнительная и контрольная съемки сетей инженерно-технического обеспечения подземных частей зданий и сооружений
• Трассирование линейных объектов;

Эксплуатационный этап

Этап ликвидации зданий и сооружений

Основные этапы инженерно-
геодезических изысканий

Подготовительный этап:

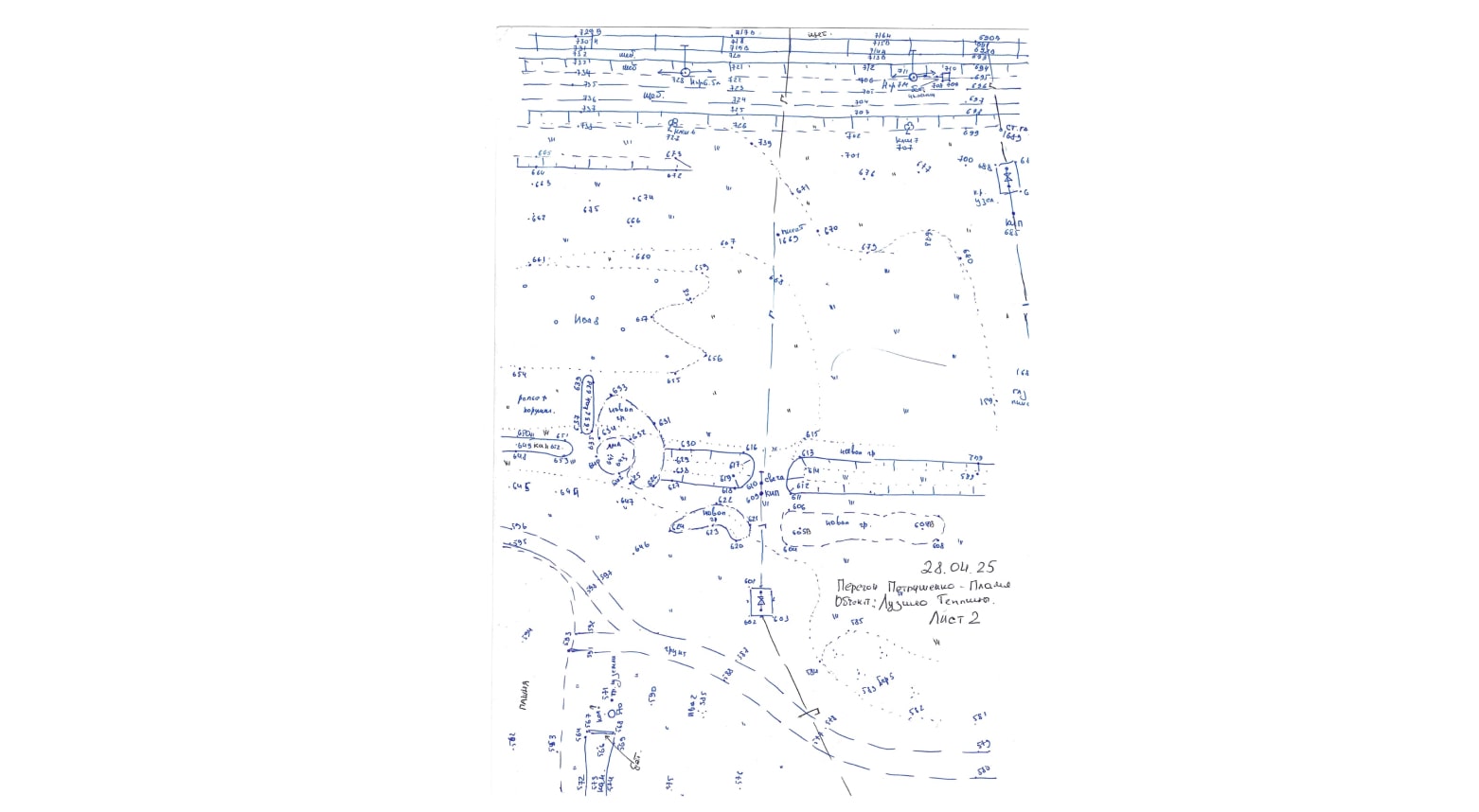

Полевые работы (Полевой этап):

• Планирование работ: Составление графика работ, определение маршрутов съемки и расположения контрольных точек.

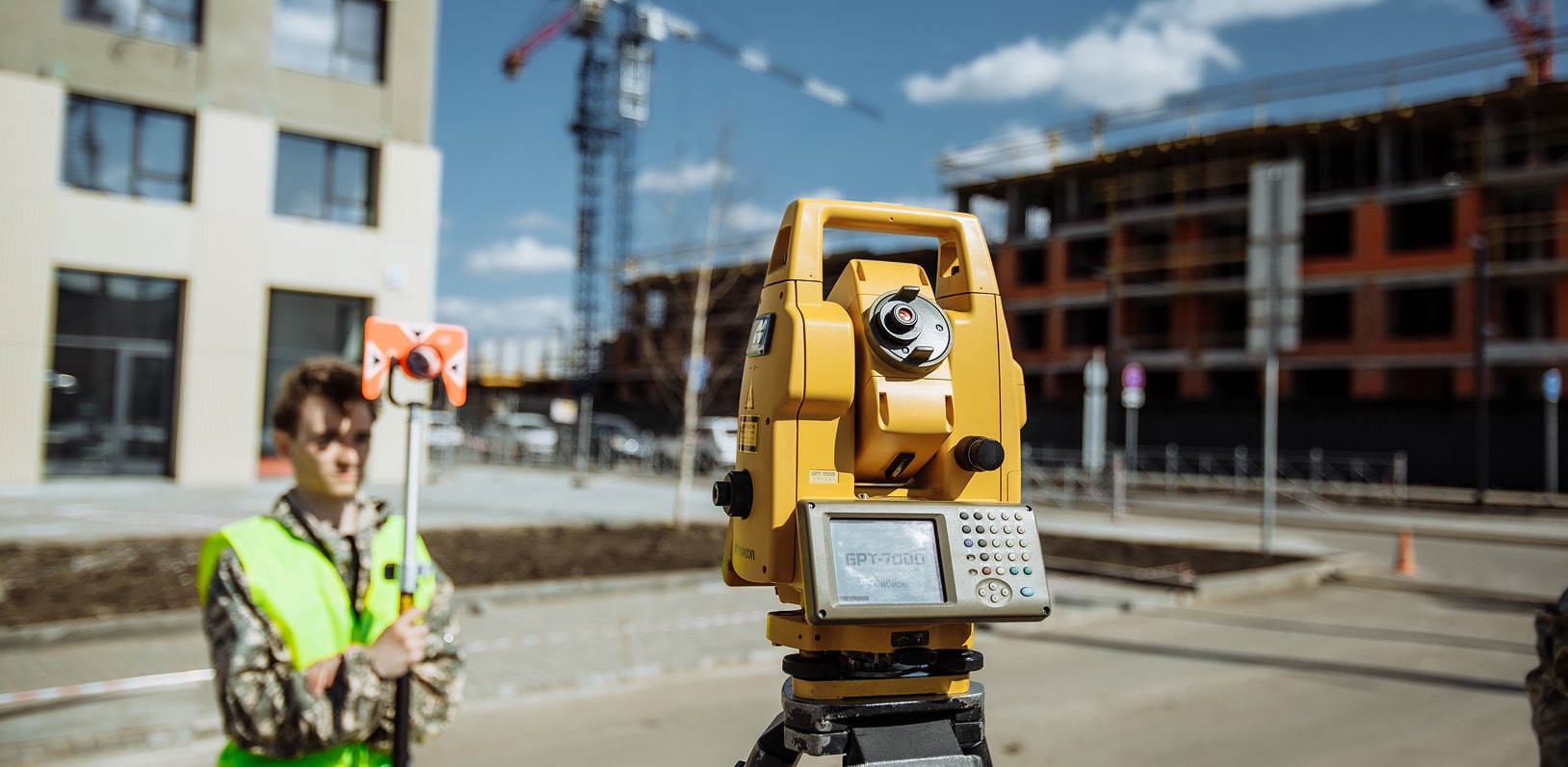

• Выбор оборудования и инструментов: Определение необходимого геодезического оборудования (тахеометры, БПЛА, нивелиры, GPS-оборудование и т.д.).

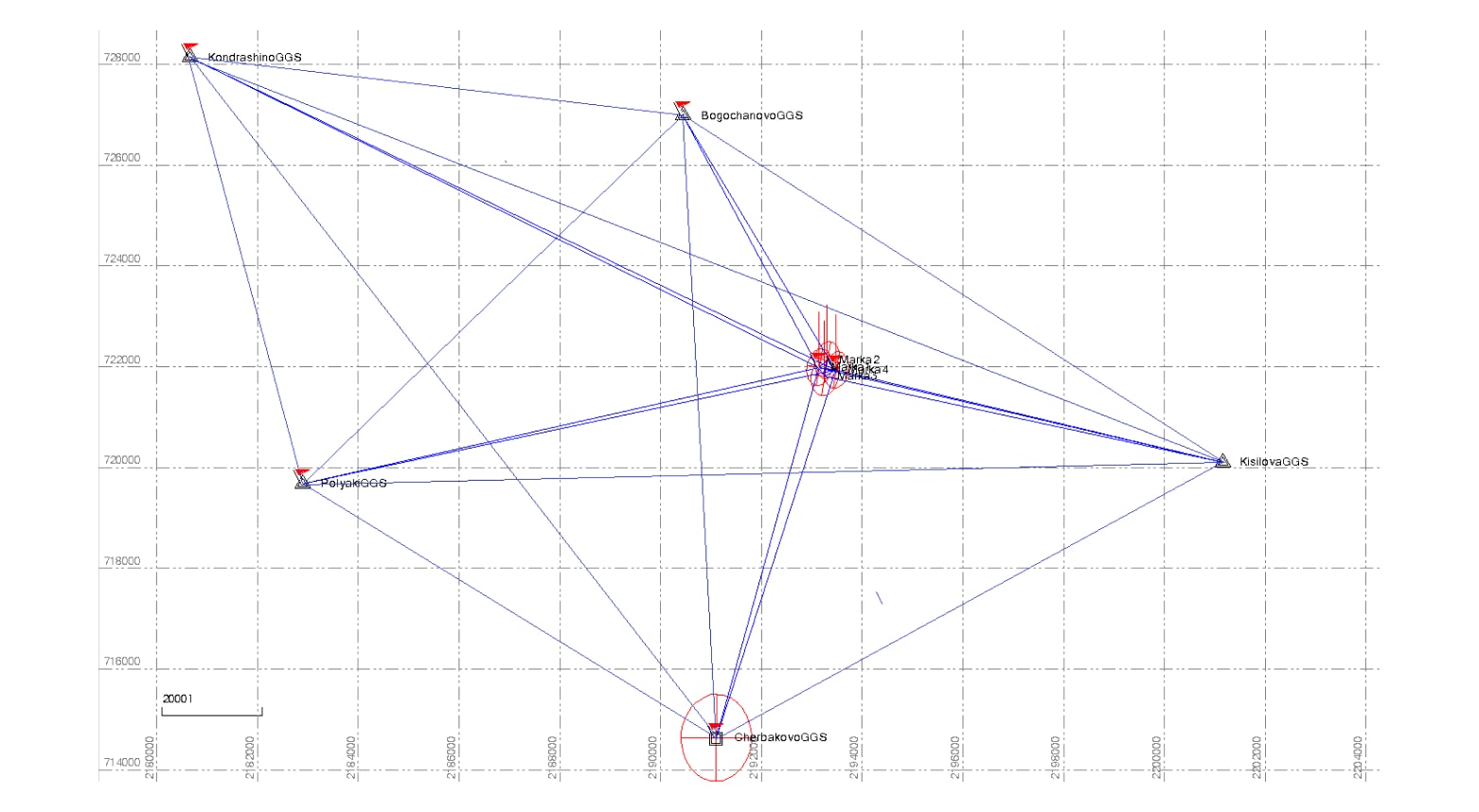

• Создание базовой сети: Установка контрольных точек на местности для привязки будущих измерений.
• Проверка точности сети: Оценка точности установленных контрольных точек с использованием нивелирования или других методов.

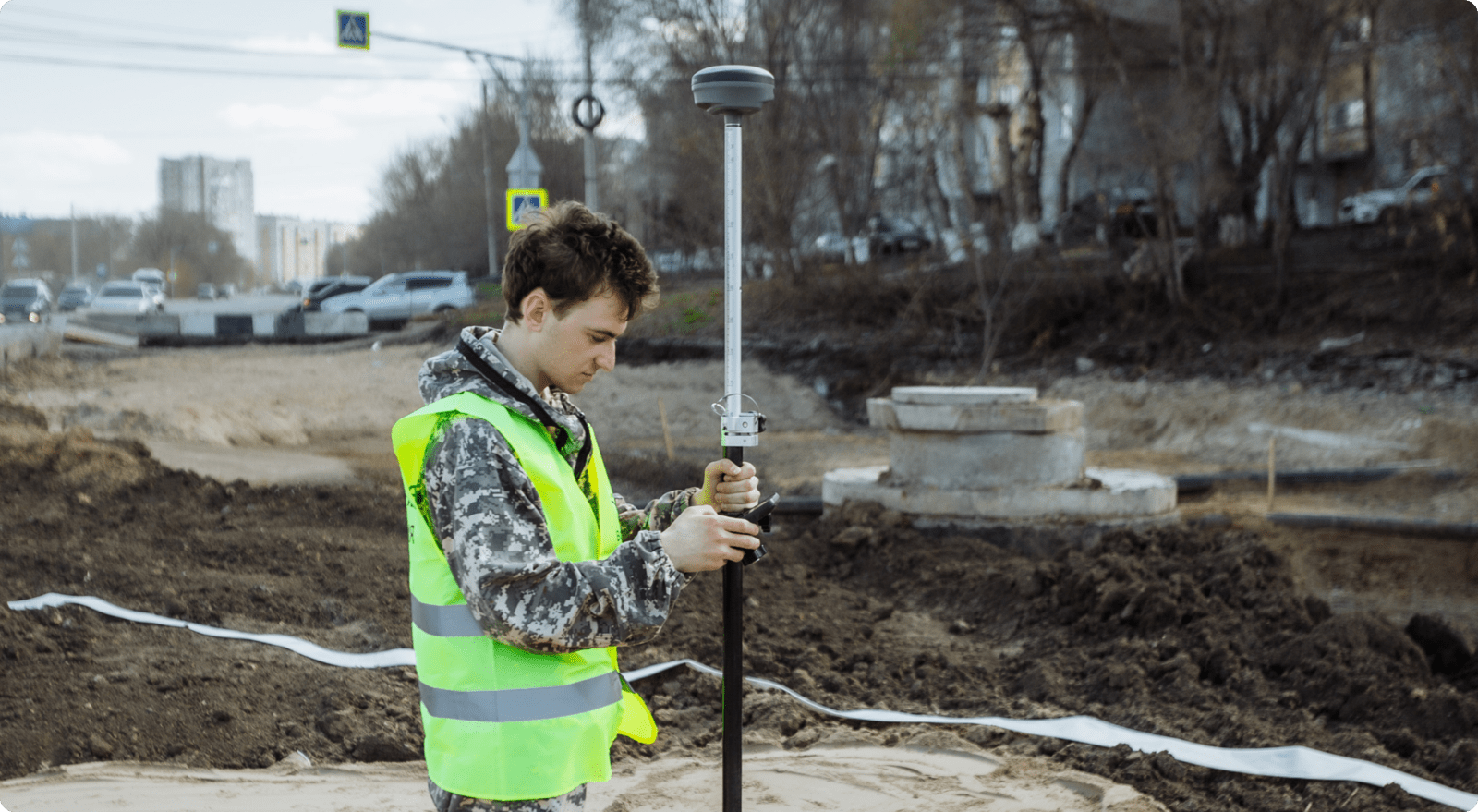

• Съемка рельефа и объектов: Измерение координат и высот точек на местности с использованием тахеометров, GPS или других инструментов.
• Сбор данных о существующих объектах: Фиксация расположения зданий, дорог, рек и других элементов на местности.
• Создание нивелирной сети: Установка дополнительных контрольных точек для повышения точности высотных данных.
• Определение высот контрольных точек: Проведение нивелирования для получения данных о разностях высот между точками.
• Определение расположения подземных объектов: Использование специальных методов (георадар и т.д.) для выявления подземных коммуникаций.
• Создание нивелирной сети: Установка дополнительных контрольных точек для повышения точности высотных данных.
• Документирование расположения и глубины залегания коммуникаций

Камеральная обработка данных:

Систематизация данных:

Обработка геодезических измерений

Проверка точности:

Создание картографических материалов:

Составление отчетов и архивирование данных:

• Подготовка итоговых документов, в которых содержатся результаты изысканий, рекомендации по проектированию и строительству, а также возможные риски и ограничения.
• Включение в отчет описания проведенных работ, использованных методов, полученных результатов и рекомендаций.
• Сохранение всех обработанных данных и отчетов для будущего использования или проверки.
• Создание резервных копий информации для предотвращения потери данных.
• Подготовка рекомендаций

Результаты инженерно-геодезических изысканий

Представляют собой комплекс данных, полученных в ходе проведения геодезических работ на строительной площадке или в районе предполагаемого строительства. Эти результаты включают следующую информацию:

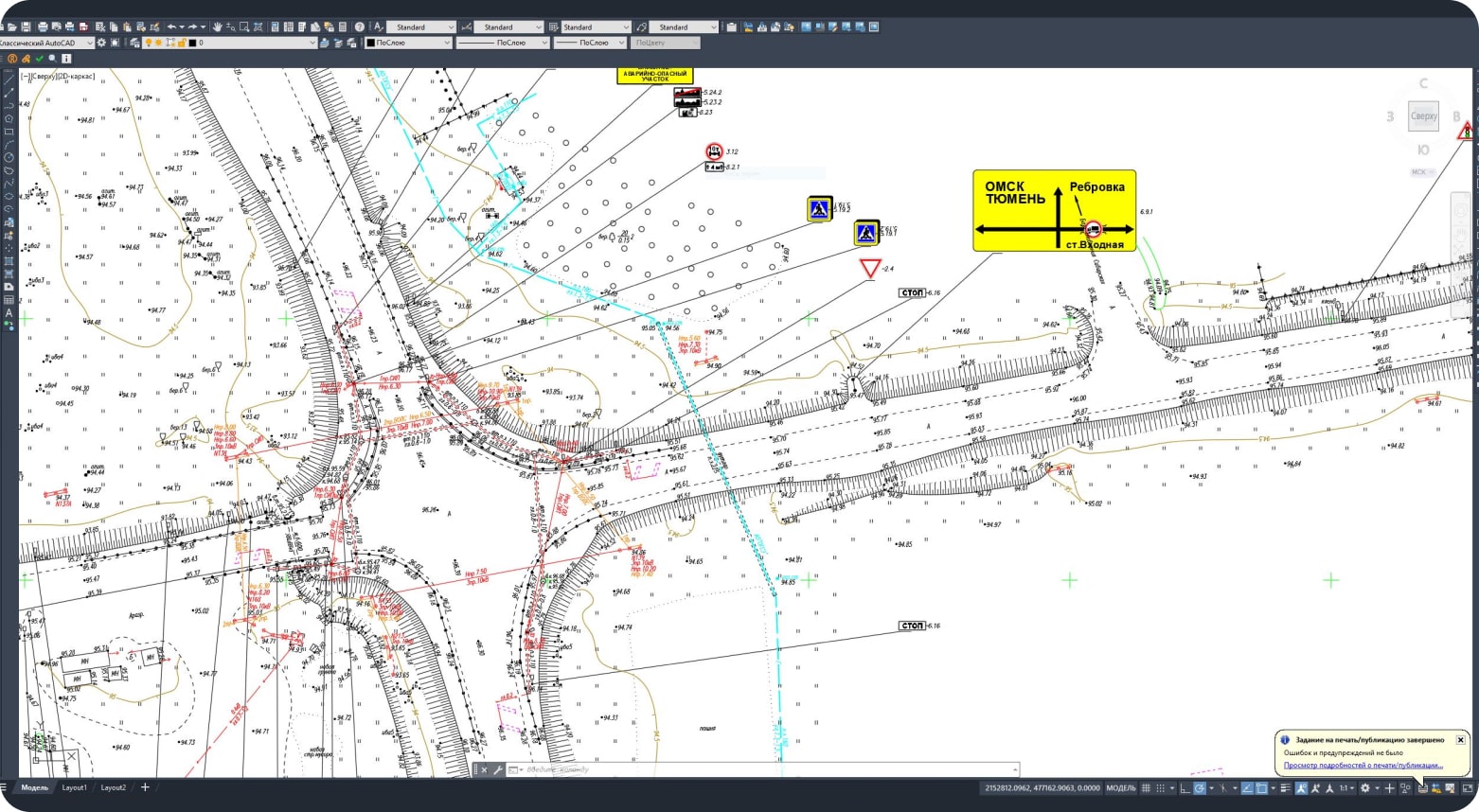

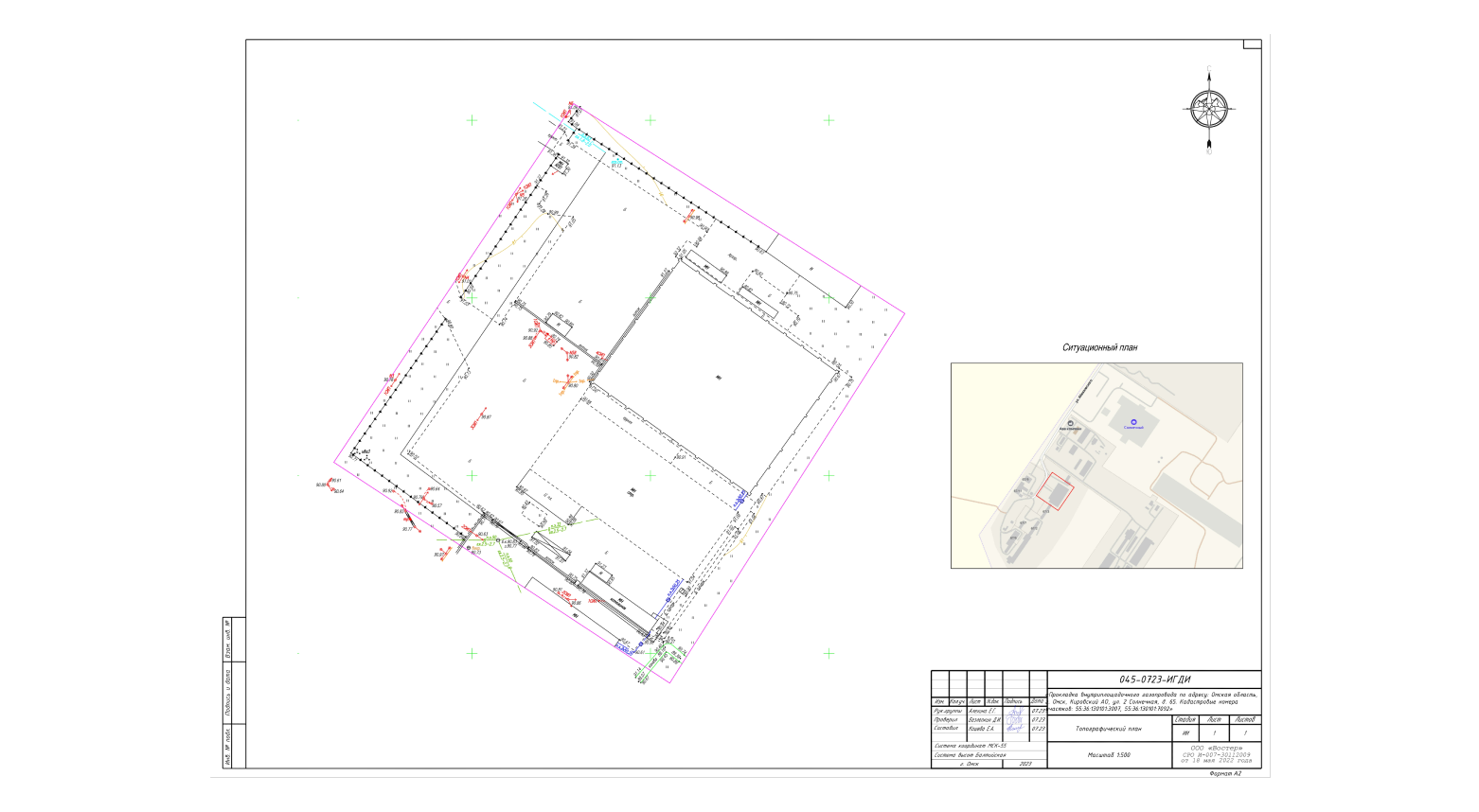

Топографические планы М 1:500-1:10 000

Исполнительные геодезические съемки объектов капитального строительства

Расположение существующих объектов, коммуникаций, границ участков

Высотные отметки и нивелирование

Точные данные о высотных уровнях поверхности

Уровни для проектирования фундаментов и инженерных сооружений

Координатные системы, используемые для дальнейших работ

Привязка проектных осей и линий к существующим геодезическим сетям

Рекомендации по выбору методов строительства
